泸州进圆电脑一卡通方案（方卡一卡通系统）
一、系统简介
智能一卡通系统采用深圳方卡实业有限公司自主研发设计的一款基于以“以太网”通迅的智能IC卡的软件应用平台，在此平台的基础上可随时进行所需的功能扩展。设计时充分考虑了设备和技术的先进性。采用的非接触IC卡，它的存储结构允许卡用于多应用系统（可达十六种不同的应用），此系统目前所包括模块有：一卡通公共平台、收费模块、节水模块、人事考勤模块、通道管理模块、学籍管理模块、通用查询模块。使管理人员摆脱繁琐的管理方式，同时让使用者感受到它的快捷、便利和轻松。
整体特性
1、极高的安全性
1.1卡片结构严格按照电子钱包的要求进行设计
1.2本公司采用一卡一密及序列号与卡号一一对应的方式，达到多重加密的效果，大大提高了使用卡的安全性能。每张IC卡自带32位全世界唯一的序列号；因为卡片的序列号是无法仿制的，所以即使有人破解了某张卡的卡密码，仿制了该卡号的卡也无法在该系统上使用“仿制卡”，真正做到使用方便、安全的效果。
1.3实时性
使用TCP/IP协议的通讯方式，以10M/100M的数据传输速率，将各种数据时实的进入数据库，能够实时的进行各类数据查看和相关的管理操作，确保数据的准确性及安全性。（比如实时的查看消费数据、实时的挂失卡等）
1.4实现一卡通（一卡通平台软件规划，一卡通卡结构规划）
一卡通平台软件规划：根据对IC卡公共应用平台的分析及IC卡的使用的各种共性对用户的需求本系统开发所包含的各功能模块及子系统有：IC卡公用平台开发所包括内容为：基础资料模块、卡片管理模块、账户管理模块 、数据管理模块、设备管理模块、综合业务查询；在此公共平台下所接的子系统包括收费子系统、控水子系统、通道子系统、人事考勤子系统、学籍管理子系统、通用查询子系统等一些以卡为基础的各种应用管理程序。
一卡通卡结构规划：所选MIFARE 1 非接触式逻辑加密卡为8K位EEPROM，无电池，分16个独立扇区，每个扇区包括4个块。块为最小的读写单位，每块包含16个字节，共有64块，其逻辑编号为0～63，块分两类：控制块；数据、数值块。控制块：每个扇区的最后一块为本扇区的存取控制块，设有读写密钥、存取条件。数据、数值块：作为数据块时，每块按顺序存放16Byte的数据，作为数值块时，4个字节作为一个数值，支持专用的加、减运算。
通过软件及卡的管理，实现一卡多用，一卡通用，真正的达到“一卡通”，给客户使用提供了很大的方便也便于单位进行现代化管理。
1.5方便灵活
一卡通系统平台采用模块化结构，可以根据使用需要安装相应模块。在软件中可以进行不同的设置来满足管理的需要，比如消费可以对不同的级别进行设置，可以实现时段限制和次数限制等。
由于方卡公司是开发生产商，注重的是产品品质、技术、服务，关心的是企业长远的品牌效应，考虑的是客户切身的利益。我们出售的不仅仅是产品本身，更是产品的品质和优质的服务。我们所生产的产品是对各级经销商、各级使用客户负责，对自己的品牌负责的。现已建立了一个完善的销售及售后服务网络。目前我公司专门成立了深圳、东莞、成都等客户服务部,专门负责对直接用户的售前、售中、售后等进行全方位的培训服务,建立了公司直接服务和代理商特约服务双重服务体系,确保客户能得到及时有效的服务和系统可靠稳定的运行
二、一卡通概述
收费系统概述：
收费管理系统是采用目前技术最先进的非接触式智能卡作为电子钱包进行消费的管理系统。它代替了传统的现金、磁卡、接触卡、光电卡等消费方式，消费者只需预先对消费卡进行充值，消费时操作员在消费POS机上输入消费金额，消费者确认后在POS机感应区有效距离内出示卡，POS对卡合法性认证通过进行扣款，本次的消费即完成。操作简单、方便、快捷。
使用IC卡进行就餐消费可节省买菜等待的时间、避免病毒的传播、减少食堂工作人员清点现金的工作、避免差错造成的损失。食堂采用专用的POS消费机，有较强的防油、防污能力，能方便地从员工的卡中扣除购买饭菜款。
其它收费场所也可使用消费POS进行收费，如超市、接待服务中心、医务室、网吧等等，既可方便管理，提高了校园形象，又可避免用户带现金的麻烦，方便用户使用。
消费系统架构 ：
1、实现目标与原则
售饭系统做为一卡通的重要组成部份，本系统实现以下功能：
以卡代币、实现电子货币功能；
为将来实现整个单位一卡通打下基础；
实现所有人员身份认证功能；
实现整个单位所有消费点电子钱包功能；
实现财务结算功能
2、消费管理消费系统架构
整套系统基于多餐饮、多业主模式架构，系统也可以运行于单餐饮、单业主模式。
IC卡设计
1.卡型设计
（1）非接触式IC卡方案
根据场所的特点，IC卡设计为非接触式IC卡,卡基材料选用PVC材料，美观、大方、耐用。
1、卡片可印刷精美的标志性图案；
2、 正面通过证卡打印机打印编号、姓名、人像等信息。
3、背面可印刷该卡使用规则及注意事项。
2.设计理念
实现一卡通用、一卡多用
设计方案：
卡上只设一个电子钱包，电子钱包共用（即各收费系统共用一个电子钱包），发卡、预付金额等都在发卡中心或结算中心进行，学校以各消费点消费报表与各单位结算。
3. 卡技术要点
IC卡从嵌装的芯片划分可成两大类，分别是存储器卡和智能卡。存储器卡采用存储器芯片作为卡芯，只有“硬件”组成，包括数据存储器和安全逻辑控制等；智能卡采用微处理器芯片作为卡芯，由硬件和软件共同组成，包括硬件MPU(微处理器)、RAM(随机存取存储器)、ROM(只读存储器)，软件IC卡监控程序或操作系统COS(IC Card Operating System)等。存储器卡在技术上又可以分成两类，分别是普通存储器卡和逻辑加密存储器卡。作为普通存储器卡的卡芯芯片只含有数据存储器，通常简称为“存储卡”；逻辑加密存储器卡则采用带有安全逻辑的芯片作为卡芯，可对数据存取用密码保护，通常简称为"加密卡"。
IC卡内的信息加密后不可复制，安全密码核对错误有自毁功能。非接触式IC卡结合了射频识别技术和IC卡技术，解决了无源(卡中无电源)和免接触这一难题，是电子器件领域的一大突破。此种采用射频识别技术(Radio Frequency)的IC卡我们通常称作“射频卡”或“RF卡”。
4. IC卡优势
(1)可靠性高：非接触式IC卡与读写器之间无机械接触，避免了由于接触读写而产生的各种故障。此外，非接触式卡表面无裸露的芯片，无须担心芯片脱落、静电击穿、弯曲损坏等问题，既便于卡片的印刷，又提高了卡片的使用可靠性。
(2)操作方便，快捷：由于非接触通讯，读写器在2.5cm-10cm范围内就可以对卡片操作，所以不必插拨卡，非常方便用户使用。非接触式卡使用时没有方向性，卡片可以任意方向掠过读写器表面，即可完成操作，这大大提高了每次使用的速度。
(3)防冲突：非接触式卡中有快速防冲突机制，能防止卡片之间出现数据干扰，因此，读写器可以“同时”处理多张非接触式IC卡。这提高了应用的并行性，无形中提高了系统工作速度。
(4)可以适合于多种应用：非接触式卡的存储结构特点使它一卡多用，能应用于不同的系统，用户可根据不同的应用设定不同的密码和访问条件。
(5)加密性能好：非接触式卡的序列号是唯一的，制造厂家在产品出厂前已将此序列号固化，不可再更改。非接触式卡与读写器之间采用双向验证机制，即读写器验证IC卡的合法性，同时IC卡也验证读写器的合法性。非接触式卡在处理前要与读写器进行三次相互认证，而且在通讯过程中所有的数据都加密。此外，卡中各个扇区都有自己的操作密码和访问条件。
5.结论 :
(1)IC卡片的存储容量最大，是TEMIC卡的36倍，TI卡的126倍，而ID卡为只读卡，无法存储用户信息。
(2)IC卡片密码机制、密码标准科学，16个扇区各自独立，各自加密，适用于独立管理部门；
(3)IC卡片工作谐振频率、通讯速率高抗干扰能力强，是其他卡种的7倍以上，适用于移动的场所；
(4)IC卡片的卡机双向三次认证，安全性最好，是其他卡种无法比拟的。
四、子系统部份
食堂收费系统——非接触式IC卡

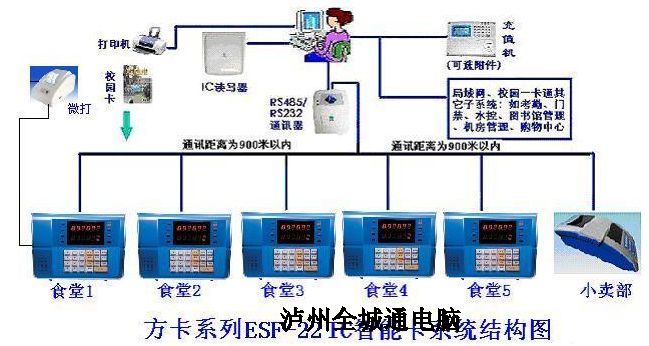

一、系统结构示意图
1）、 TCP/IP协议通讯——示意图
三、售饭系统技术说明
1、系统概述
本项目共包括1套食堂IC卡系统进行计算机管理。选用非接触式感应IC卡收费系统，此系统包括发卡机及收费机，发卡机用来发用户消费IC卡，收费机用于记录IC卡编号其消费数据。
2、消费模式：
通过局域网TCP/IP协议通讯，直接与计算机连接，进行数据的实时采集，安全性强。同时,当局域网出现网络问题时，消费机可实现功能设置，修改成脱机消费模式。网络不通时，不影响正常使用。（网络通讯正常情况下，强烈要求采用TCP/IP协议通讯消费模式，这样IC卡消费数据读取更加安全，稳定，可靠。）
局域网收费系统的优点：
1、局域网联网系统容量大，系统的扩展性强，联网设备台数和使用人数不受限制，局域网联网方式为分布式管理方式每台机器的通讯线路相互独立，避免了线路的问题而影响了整个系统的通讯。
2、TCP/IP通讯协议，具有通讯速度快（数据传输速度快、标准为10M/100MBPS），抗干扰性强、可靠性高、功能强大等特点；
3、收费机直接接入计算机局域网上，充分利用原有的计算机网络资源，省却烦琐的布线，可以多用户，多权限的分布式管理，符合时代主流发展趋势，较适合大型系统和已经有局域网的用户，我公司提供的为纯局域网的收费系统，其安全性，稳定性，可靠性，数据的传输速度,系统的扩延性,都是传统的收费系统无法比拟的，是客户一步到位准确投资的最佳选择。
感应IC卡(消费卡)采用世界最先进的菲利蒲公司非接触IC卡，内部封装有特定频率感应线圈和芯片，通过发卡机，可对每张卡写进一个唯一对应数字(卡号)和一定的消费金额(充值)，感应IC卡收费机是用来感应接收来自感应IC卡上的数字信号的设备，它本身可以通过电脑进行设置，实现不同的功能。当教师、学生持感应IC卡在收费机感应区刷卡后，就餐卡号、日期、时间和就餐金额被立即记录和存贮在机器里，需要时可将收费机与电脑连接，将数据传送至电脑，然后通过应用软件处理和统计，实现用户开户、就餐、充值等数据报表的查询统计和打印。
3、系统特点
消费人员只需在有效距离晃动感应IC卡，收费机即可在0.1秒内完成数据的读写操作，从而实现员工快速刷卡。就餐人员只需一张IC卡，就可实现所有就餐的人员相应的管理。
安全可靠：
就餐人员的姓名、编号与感应IC卡的数字唯一对应，数据在IC卡封装后，如非强力恶意破坏，永久不变，保证数字高度安全保密。感应卡与收费机无需物理接触，长久稳定。终端内采用FLASH存贮技术，数据可保存10年。
易学好用：
感应卡消费计费管理系统软件采用中文菜单，鼠标和键盘双操作。具有卡片管理、设备管理、挂失处理、报表汇总、数据查询系统初始化等六大模块，该软件可根据客户具体要求增加所需功能：
1） 管理员、操作员权限分配：由总管理员分配下级管理员、操作员的权限等功能
2）卡片管理：该模块可进行发新卡、批量发卡、购款，退款、补卡退卡、卡片统计等操作。发新卡是把用户姓名、卡号、金额写入软件数据库，并存处在服务器中；购款用于追加金额，退款用于误操作时退回多输金额；补卡用于丢卡后补发新卡；退卡用于不同回收；统计可对一天或一段时期内以上各项总额统计。
3）设备管理模块：在该模块下可进行设备状态检查、设置时间、设置标识，对消费机各操作键设置消费价格，可清除消费机站点记录和挂失卡号表，并能监测消费机运行情况。
4）挂失处理模块：在该模块下可按时（消费机操作）下载挂失卡号，从卡号表中撤消挂失卡片号。亦可直接产生挂失撤消卡片，实现挂失和撤消。
5）报表汇总模块，报表主要由两大报表组成：统计报表、分类报表，具体如下：在该模块下能实时收取消费机交易数据，也可脱机用卡片直接收取交易数据，对收集上来的数据进行汇总处理，对每天每月或某段时期消费记录进行汇总统计，并打印报表，还可对个人消费记录、收款记录、购款记录、退卡记录、发卡记录等进行查询和打印。
6）数据查询模块：在该模块下可查询与消费系统一切有关部门的数据记录和操作消费系统操作过程的记录。
7）系统初始化模块：在该模块下可初始化所有数据库，初始化设备表，可修改密码，选择卡片类型，并能更改操作员、管理员密码。和设置一个本单位运行的基本信息

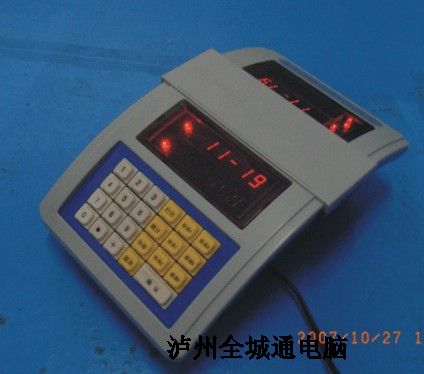

1、 收费机参数简介：
双面5位LED显示，5×5键盘，使用感应IC卡，可存储16000条记录，采用TCP/IP协议通讯，具有后备电池，停电仍可工作2～3个小时。可供任意多就餐人员使用，用户开户数量可达100万张。可与IC卡系列产品组成一卡通系统，多路通讯，立式收费机或台式收费机，提供手动、自动、菜单、级别等四种收费模式，只识别与该机器码相同的卡，提供黑名单报警，可同时接999台终端。
硬件参数：
工作电压：220V
功率：5-8W
工作温度：0℃~70℃
通讯方式：TCP/IP、RS485、RS232（不同类型的机器采用通讯方式不一样）
存储容量：脱机时可储存16000条记录，实时是不限（具有实时消费功能的机器实时使用时，储存容量有计算机硬盘空间决定。）
卡片：Mifare1 IC卡
读卡距离：5至10厘米⑴显示屏
注：一段时间未有操作则显示时间屏保；
六、系统服务
本着“用户至上,服务为本”经营服务宗旨,我公司专门成立了客户服务部,专门负责对直接用户的售前、售中、售后等进行全方位的培训服务,建立了公司直接服务和代理商特约服务双重服务体系,确保客户能得到及时有效的服务和系统可靠稳定的运行.
6.1售前服务:
为客户提供各种技术咨询,讲解系统功能,演示系统运行情况,现场考察,根据用户的实际情况制定管理系统方案.
6.2过程服务
在项目实施过程中,在现场指导系统安装调试,培训操作人员,使其能独立上岗,熟练掌握系统产品的使用及日常维护.
6.3售后服务
对采用本公司各系统产品的用户,公司对系统产品免费保修一年,终身服务。
免费保修内容为:
① 定期对系统设备进行保养,对正常使用中出现的质量问题实行免费包修、包换、 更换损坏的无器件及整机设备。
② 软件部分今后免费升级。
③ 免费对系统操作人员进行培训。
④ 对客户电话或传真咨询系统使用中的各种问题,公司将及时安排回复,力争电话或其它通信方式解决,最迟答复时间不超过8小时.
